MICROTRACK™ mikrokanalizacja światłowodowa
MicroTrack™ (mikrokanalizacja światłowodowa) to kompletny, zaprojektowany przez firmę Cellco, system do budowy infrastruktury światłowodowej w oparciu o mikrokanalizację światłowodową.
MicroTrack™  | | W skład systemu wchodzą:
 mikrorury i multirury instalowane bezpośrednio w ziemi, w istniejącej kanalizacji kablowej lub wewnątrz budynków

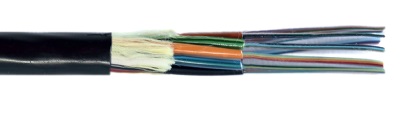

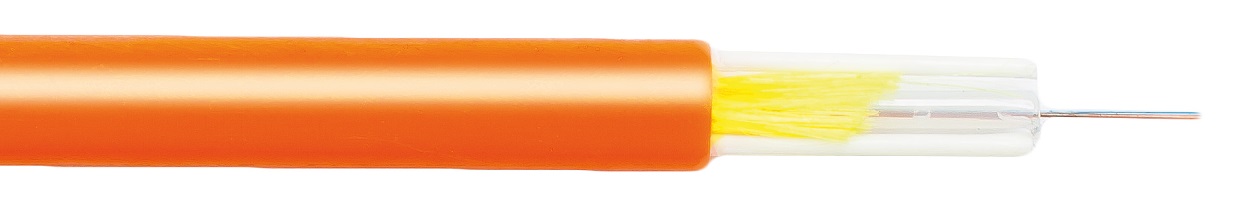

mikrokable światłowodowe od 2 do 144 włókien
złącza, złączki, zaślepki itp. do wykonywania łączeń mikrorurek oraz zakańczania mikrokanalizacji
| System MicroTrack stosowany jest zarówno do budowy sieci szkieletowych jak również rozległych sieci dostępowych w technologi FTTH. Wykorzystanie mikrokanalizacji do budowy sieci światłowodowej pozwala na rozłożenie w czasie kosztów inwestycji, dzięki instalacji tylko włókien, które w danym czasie będą wykorzystywane. Kolejne kable mogą być instalowane dopiero w momencie faktycznego zapotrzebowania.
System MicroTrack pozwala również w bardzo efektywny sposób wykorzystać wolne miejsce w istniejącej kanalizacji pierwotnej, w porównaniu do układania tradycyjnej kanalizacji wtórnej. Dla przykładu w multirurze o średnicy 40mm (rozmiar typowej kanalizacji wtórnej) z 7-ma mikrorurami 12/10mm możemy umieścić kable z ponad tysiącem włókien. Uzyskuje się to dzięki odpowiedniemu dopasowaniu instalowanych mikrorur do planowanego mikrokabla. |

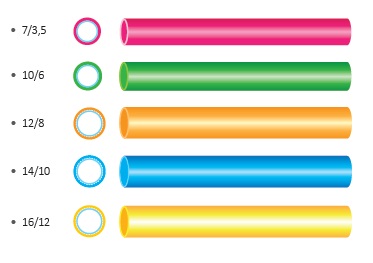

| | | | Mikrorury występują w następujących rozmiarach: | | kanałowe i wewnątrzbudynkowe | 5/3,5mm | 7/5,5mm | 10/8mm | 12/10mm | | ziemne | 7/3mm | 10/6mm | 12/8mm | 14/10mm |

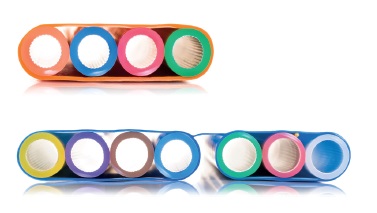

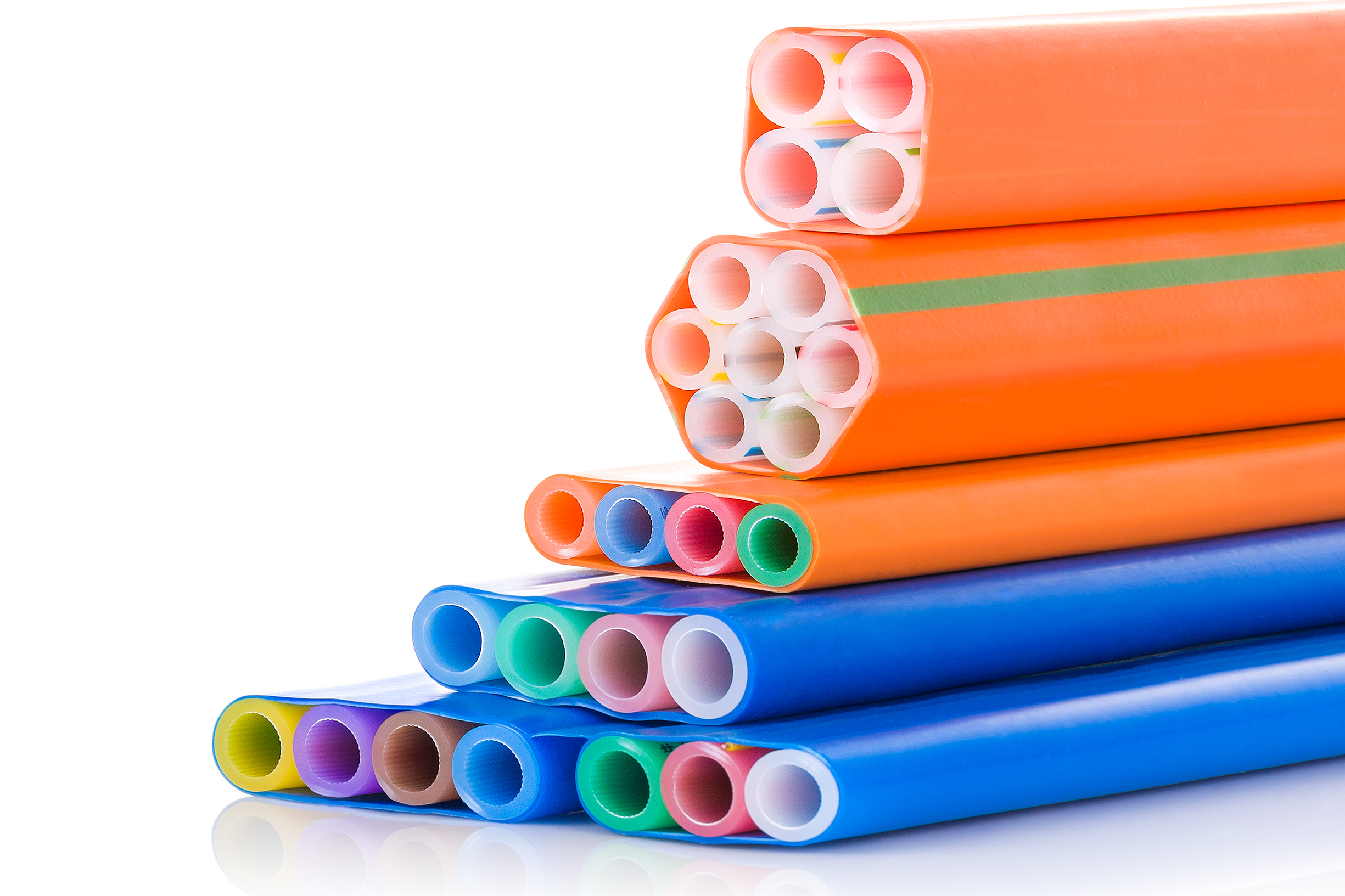

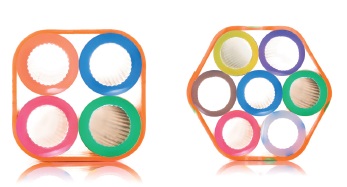

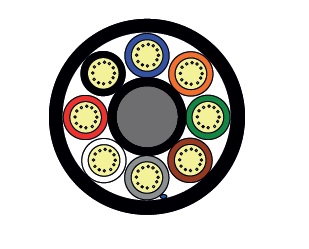

Na bazie kilku mikrorur kanałowych umieszczanych w dodatkowej osłonie powstają multirury. Poza typowymi kombinacjami mikrorur istnieje możliwość samodzielnego doboru ilości i średnic mikrorur w multirurze.

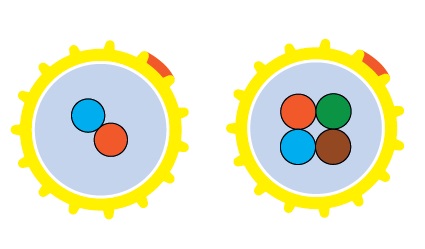

W zależności od początkowego zapotrzebowania na włókna światłowodowe oraz ewentualnego późniejszego rozwoju sieci, w oparciu o dostępne mikrokable dobieramy rodzaje oraz ilość instalowanych mikrorurek.
|
Kabel/włókno
MicroTrack | ilość włokien | średniaca kabla | min. śr. wew.
mikrorury [mm] | | AccuBreeze | 2...12
| 1,5 | 3
| | Midia Breeze | 2...12 | 2,6 | 5,5
| | MiDia CT | 2...24
| 3,9 | 5,5
| | MiDia FX | 48, 72 | 6,3 | 8
| | MiDia FX | 96
| 7,6 | 10
| | MiDia GX | 144 | 9,7 | 10
|
| | | | |
Mikrorury kanałowe są instalowane w kanalizacji pierwotnej przy użyciu technologi wdmuchiwania lub zaciągania, podobnie jak to jest wykonywane przy instalacji tradycyjnych kabli.

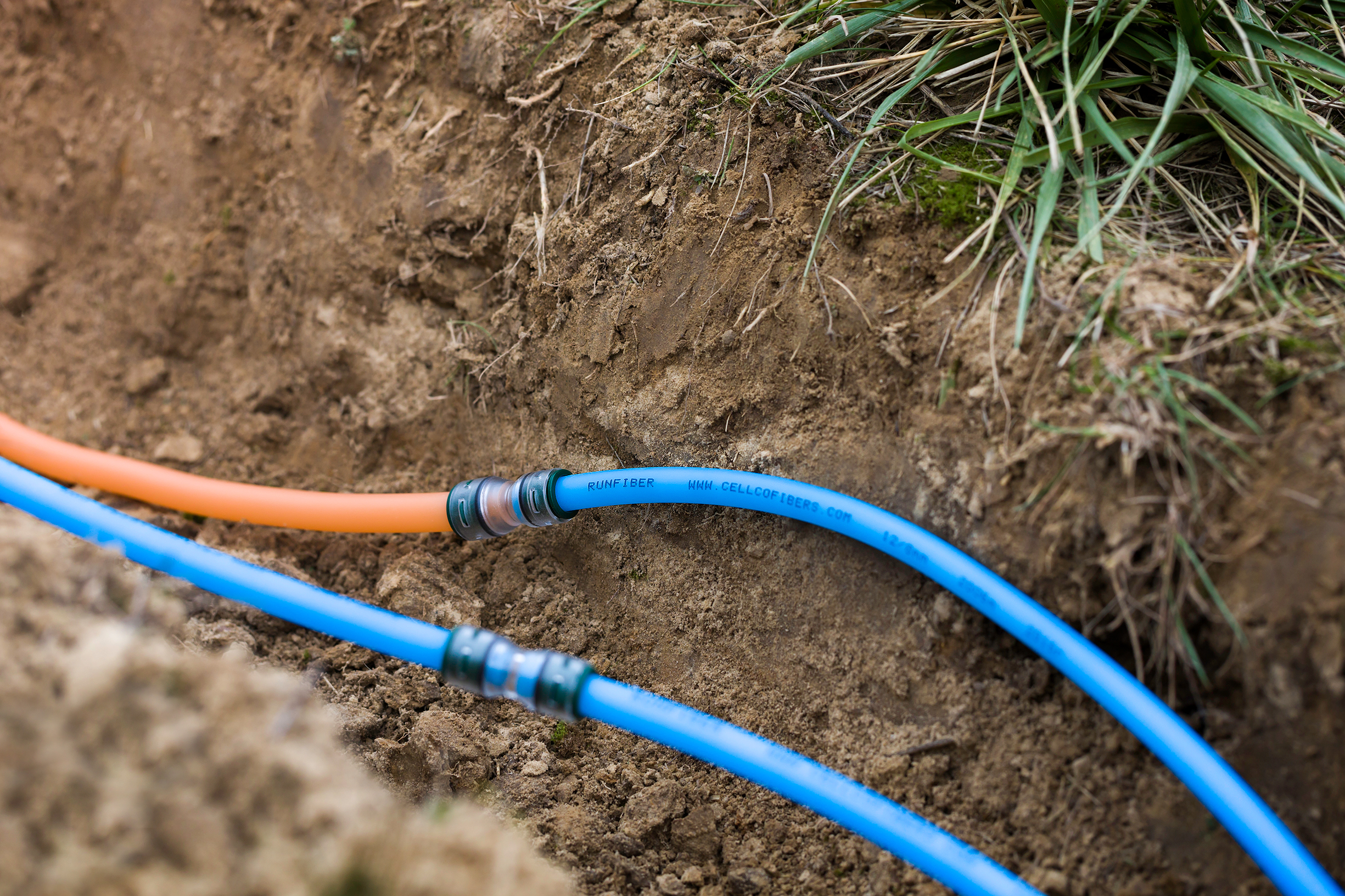

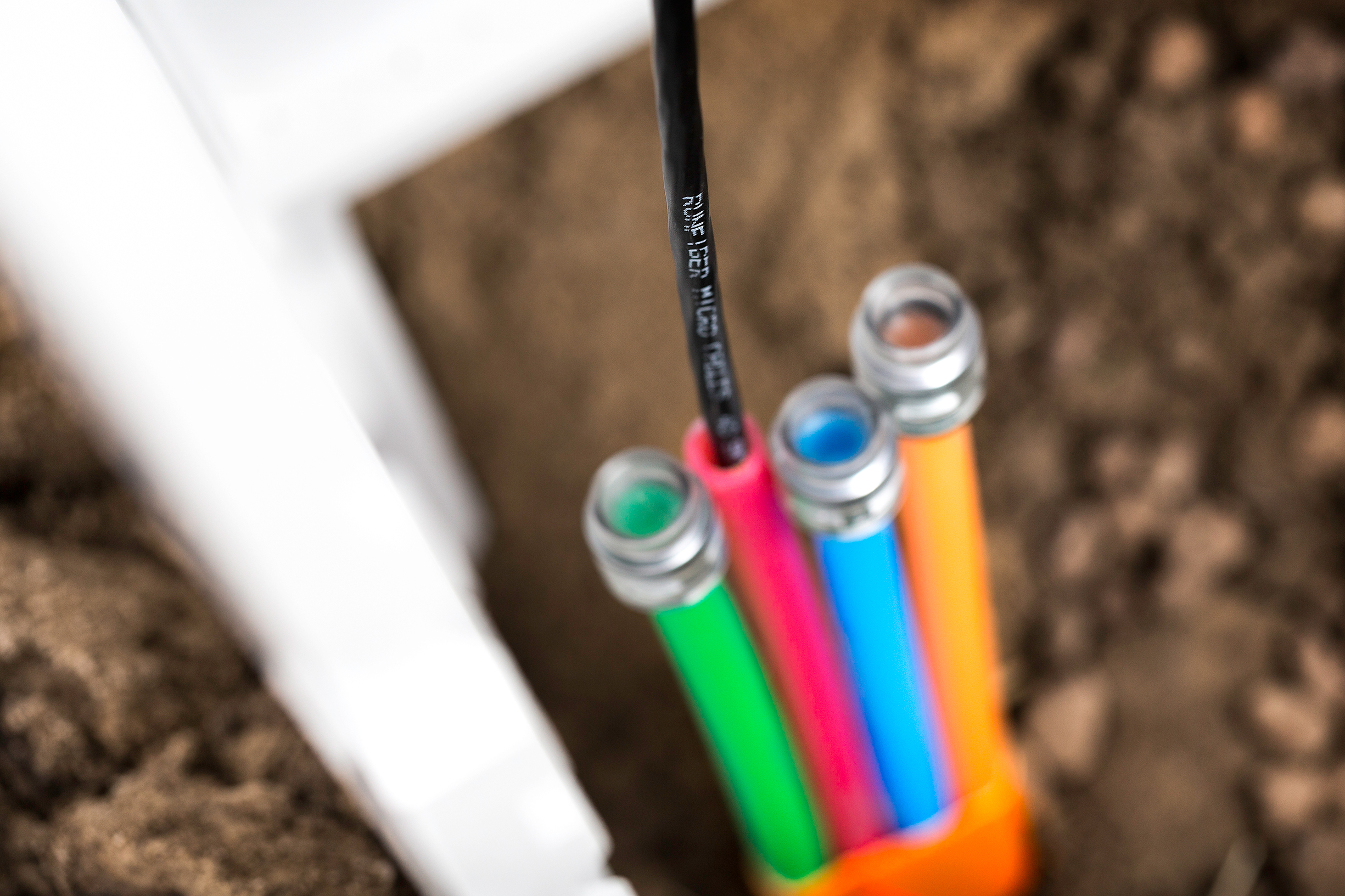

Inną grupę stanowią mikrorury i multirury ziemne, które zakopywane są bezpośrednio w ziemi. Takie rozwiązanie pozwala w znaczny sposób ograniczyć koszta budowy nowych odcinków kanalizacji światłowodowej, dzięki wykonywaniu mniejszych przekopów, instalacji mniejszej ilości studni kablowych, złącz itp. Rozgałęzienia sieci mikrorur realizowane są poprzez specjalne złącza zakopywane bezpośrednio w ziemi.
Na bazie systemu MicroTrack budowane są również instalacje wenątrzbudynkowe. Do tego celu używa się mikrorurek nierozprzestrzeniających ognia.

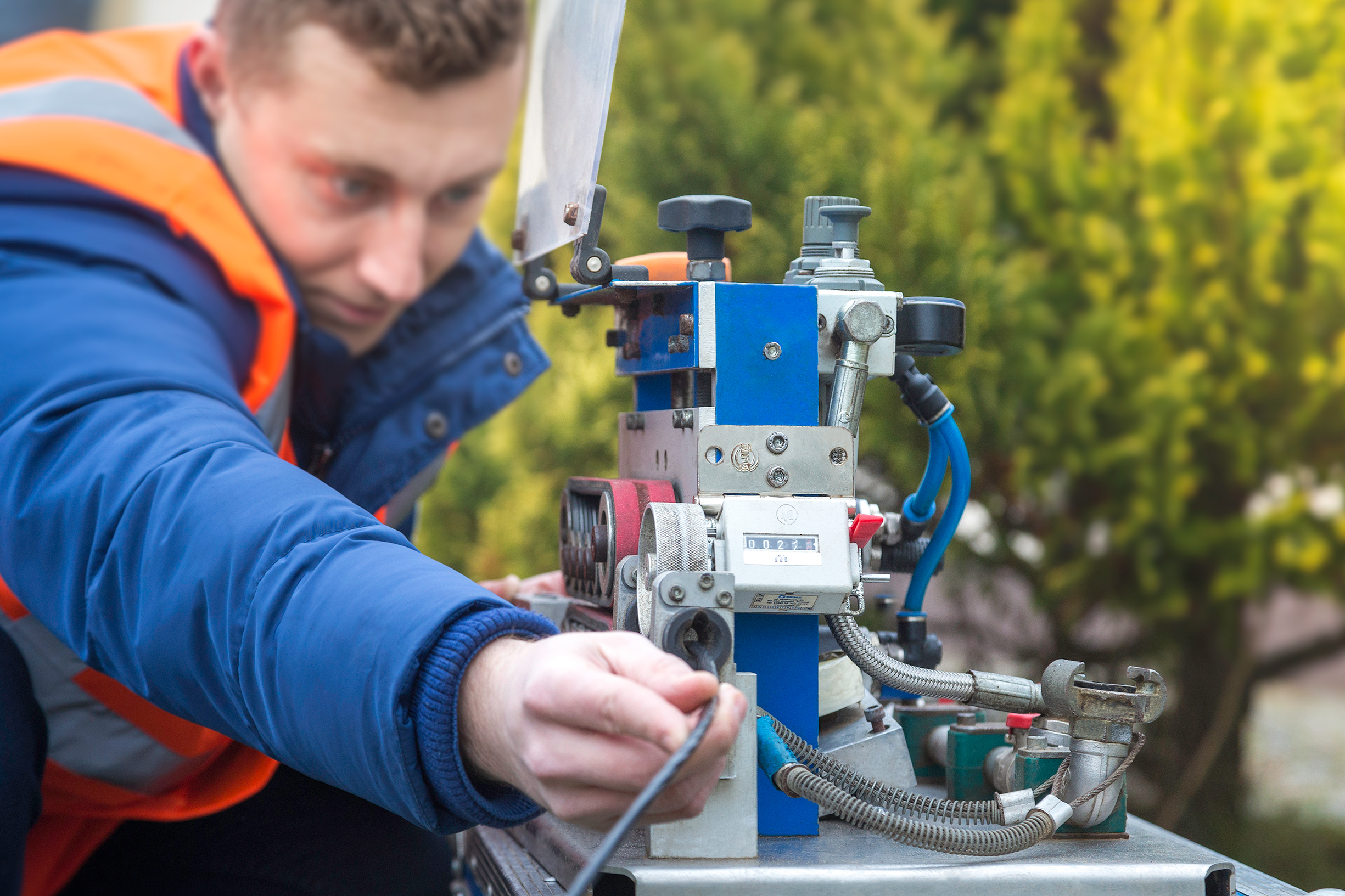

Zasięg wdmuchiwania mikrokabli uzależniony jest od średnicy mikrorur i kabla, ilości oraz wielkości zakrętów w kanalizacji oraz ciśnienia wdmuchiwarki.
|
|
