Pomiary widma optycznego systemów CWDM i DWDM



Systemy optyczne CWDM i DWDM opieraj±ce siê na zwielokrotnieniu w dziedzinie d³ugo¶ci fal z uwagi na swoj± specyfikê s± szczególnie wra¿liwe na jako¶æ nadajników optycznych jak i innych elementów traktu ¶wiat³owodowego.

W celu umo¿liwienia kontoli jako¶ci nadajników, wykonuje siê uruchomieniowe pomiary widma optycznego nadajników optycznych w celu weryfikacji ich charaktersytyk, porównaniu z deklarowanymi przez producenta. Poza tym badanie obejmuje pomiar widma sygna³u zbiorczego, ch-ki wzmacniczy optycznych i inne. Z kolei okresowe pomiary konserwacyjne pozwalaj± na okre¶lenie sta³o¶ci tych parametrów, identyfikacjê niekorzystnych zmian, a dziêki temu umo¿liwienie podjêcie odpowiednich dzia³añ koryguj±cych lub zapobiegawczych.

Pomiary tego typu s± przeprowadzane za pomoc± Analizatora Widma Optycznego OSA (ang. Optical Spectrum Analiser).

Pomiary pozwalaj± miêdzy innymi na okre¶lenie nastêpuj±cych parametrów:

Lp.

Opis testu

Obserwacja

1.

Pomiar mocy optycznej dla poszczególnych kana³ów na wyj¶ciu nadajników optycznych (do klienta)

Czy zgodne ze specyfikacj±?

2.

Pomiar widma sygna³u na wej¶ciu transpondera optycznego (od strony klienta)

Okre¶liæ czy centralna d³ugo¶æ fali, szeroko¶æ spektralna na poziomie –20 dB i odstêp od pr±¿ków bocznych (SMSR) jest zgodna ze specyfikacj± systemu.

3.

Pomiar widma sygna³u na wyj¶ciu interfejsu transpondera optycznego

Okre¶liæ czy centralna d³ugo¶æ fali, szeroko¶æ spektralna na poziomie –20 dB i odstêp od pr±¿ków bocznych (SMSR) jest zgodna ze specyfikacj± systemu.

4.

Pomiar stosunku sygna³/szum (OSNR) w ka¿dym pracuj±cym kanale

Czy zgodne ze specyfikacj±?

5.

Pomiar widma sygna³u zbiorczego DWDM (CWDM) na wyj¶ciu MUX.

Okre¶liæ obecno¶æ wszystkich sygna³ów w tym s³u¿bowego, okre¶liæ d³ugo¶ci fali i moce ka¿dego sygna³u sk³adowego, okre¶liæ ró¿nice poziomów mocy sygna³ów sk³adowych (czy zgodne ze specyfikacj±?)

5.

Pomiar widma sygna³u zbiorczego DWDM (CWDM) na wej¶ciu DMUX.

Okre¶liæ obecno¶æ wszystkich sygna³ów, okre¶liæ d³ugo¶ci fali i moce ka¿dego sygna³u sk³adowego, okre¶liæ ró¿nice poziomów mocy sygna³ów sk³adowych (czy zgodne ze specyfikacj±?)

7.

Pomiar przes³uchu miêdzy s±siednimi kana³ami

Czy zgodne ze specyfikacj±?

8.

Pomiar widma OSC (optical supervisory channel)

(opcjonalnie)

9.

Pomiar charaktersytyki wzmocnienia wzmacnicza optycznego

Czy zgodne ze specyfikacj±?

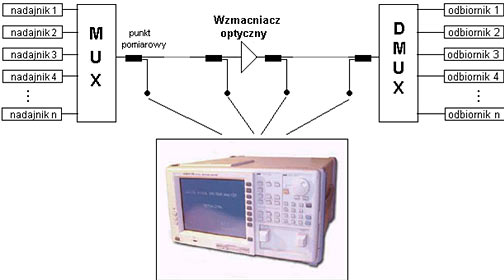

Uk³ad pomiarowy - wybrane punkty pomiarowe

Pomiary widma optycznego systemów CWDM i DWDM


Jako punkty pomiarowe mog± s³u¿yæ np. splittery 1/99. Zamontowanie ich w ³±czu optycznym w odpowiednich miejscach pozwala wykonywaæ pomiary na pracuj±cym systemie. Do pomiaru widma optycznego z powodzeniem wystarczy 1% sygna³u dziêki czemu takie rozwi±zanie wp³ynie tylko nieznacznie na bud¿et mocy optycznej.

W OFERCIE FIRMY CELLCO COMMUNICATIONS S¡ TAK¯E MODU£Y MUX/DEMUX CWDM I DWDM ZE ZINTEGROWANYM PORTEM MONITORUJACYM

MODU£Y MUX/DEMUX CWDM I DWDM

MODU£Y MUX/DEMUX CWDM I DWDM



Przyk³ady pomiarów w systemach DWDM

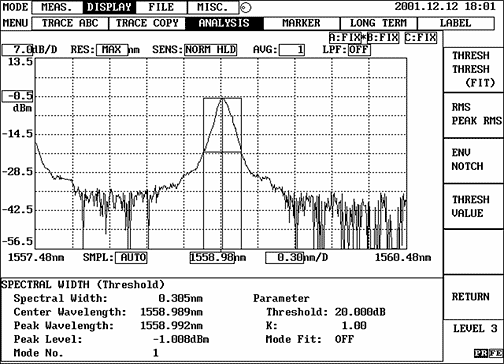

pomiar sygna³u na wyj¶ciu transpondera optycznego – kana³ 23
pomiar sygna³u na wyj¶ciu transpondera optycznego

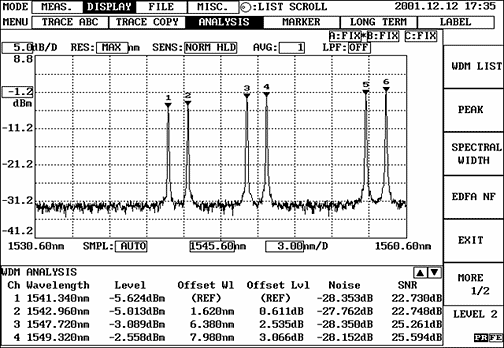

pomiar sygna³u po stronie liniowej systemu – sygna³ zbiorczy za multiplekserem optycznym

pomiar sygna³u po stronie liniowej systemu – sygna³ zbiorczy za multiplekserem optycznym



PODSUMOWANIE


Wykonanie pomiarów uruchomieniowych widma optycznego nadajników optycznych CWDM/DWDM jak i zaplanowanie systematycznych (np. 2razy w roku) pomiarów konerwacyjnych pozwala na odpwiedzialn± eksploatacjê i znacz±ce obni¿enie ryzyka nag³ych awarii wynikajcacych z uszkodzeñ urz±dzeñ nadawczych czy wzmacniaczy optycznych.


Pomiary uruchomieniowe pozwalaj± m.in. na:

weryfikacjê parametrów nadajników optycznych (inwestor powinien mieæ jak najwiêcej informacji na temat jako¶ci zakupionych urz±dzeñ);

poszerzenie wiedzy na temat jako¶ci ³±cza ¶wiat³owodowego, poprzez obserwacje zmian jakie wprowadza ono w sygnale optycznym CWDM/DWDM;

weryfikacjê parametrów wzmacniaczy optycznych;

sprawdzenie paramterów Mux, Demux, Add/Drop;

sporz±dzenie dokumentacji;

Pomiary konserwacyjne natomiast uzupe³niaj± t± wiedzê o:

sprawdzenie sta³o¶ci parametrów elementów systemu na podstawie porównania; otrzymywanych wyników z tymi które odnotowano podczas pomiarów uruchomieiowych

analizê zmian i podjêcie odpowiednich kroków;

uprzedzenie sytuacji w której na skutek zmian starzeniowych paramterów; poszczególnych elementów toru optycznego zostanie przerwana transmisja lub jej jako¶æ w drastyczny sposób siê pogorszy;
